铁三角EM7X改可换线mmcx接口

文章目录

1. 1. 1、事前准备
   1. 1.1. 工具
2. 2. 2、开盖
3. 3. 3、拆下原装线
4. 4. 4、改造mmcx接口
5. 5. 5、焊接mmcx接口
6. 6. 6、结尾

1、事前准备

参考教程

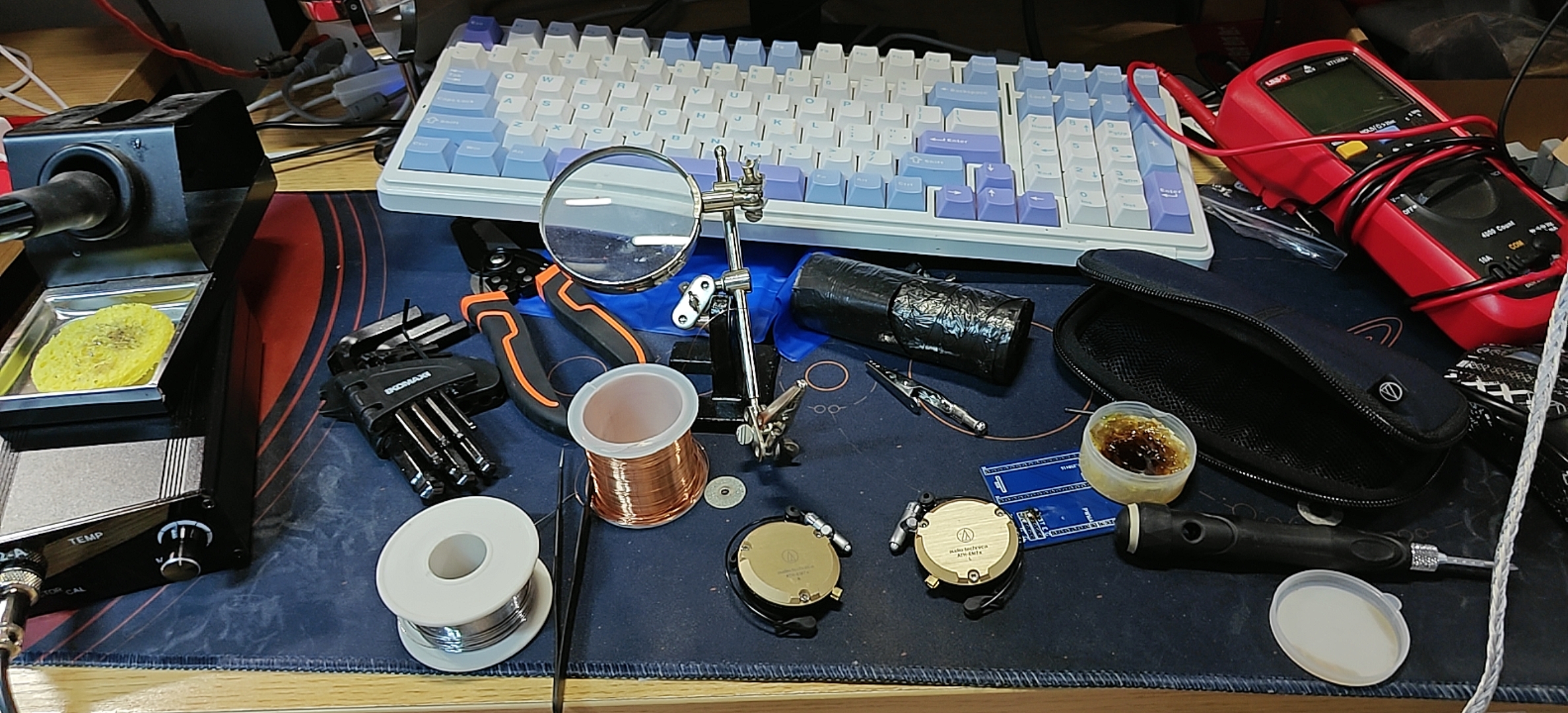

工具

1.电烙铁一根（最好是焊台）

2.电钻和金刚砂磨片一块

3.镊子

4.夹具

5.焊锡、松香、吸锡带等

6.0.25mm漆包线

7.六角扳手一套

8.万用表

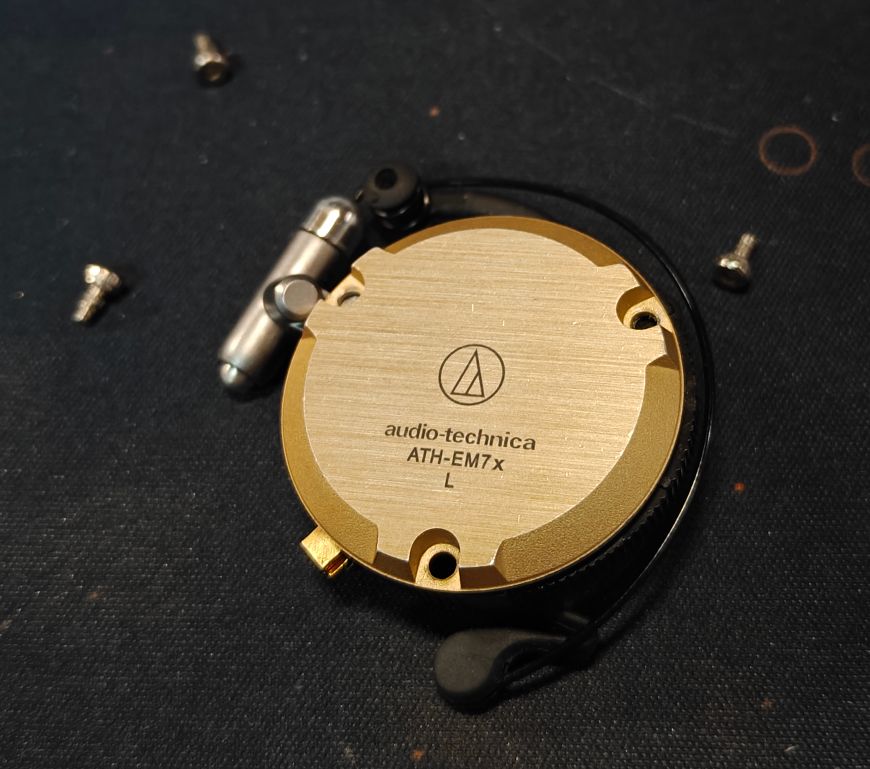

2、开盖

用六角扳手将顶盖上三个螺丝取下即可开盖，左右操作类似，这里只给出左边的示意图。

3、拆下原装线

由于耳机内的原装锡为高温锡，因此需要将电烙铁温度调制300度以上，注意使用小焊头以避免融化其他组件。

4、改造mmcx接口

笔者使用的是电钻加金刚砂磨片的组合，过程相当折磨，建议有能力的换用更好的设备。

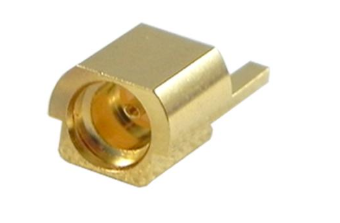

使用这种扁形状的mmcx接口

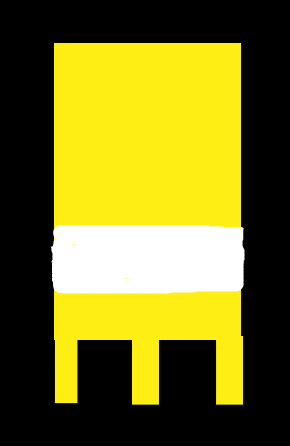

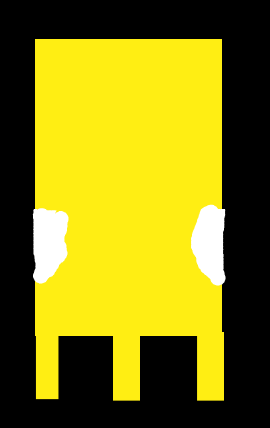

在底面和侧面靠后的地方分别磨出一条宽度约为20mm左右的沟，注意左边的接口只需要磨一边即可，侧面打磨时需要根据需要在靠内的部分额外多磨掉一些，深度不宜过深以免损坏接口，能刚好卡进去即可。

注意这一步的质量直接决定了mmcx接口的稳固性。

5、焊接mmcx接口

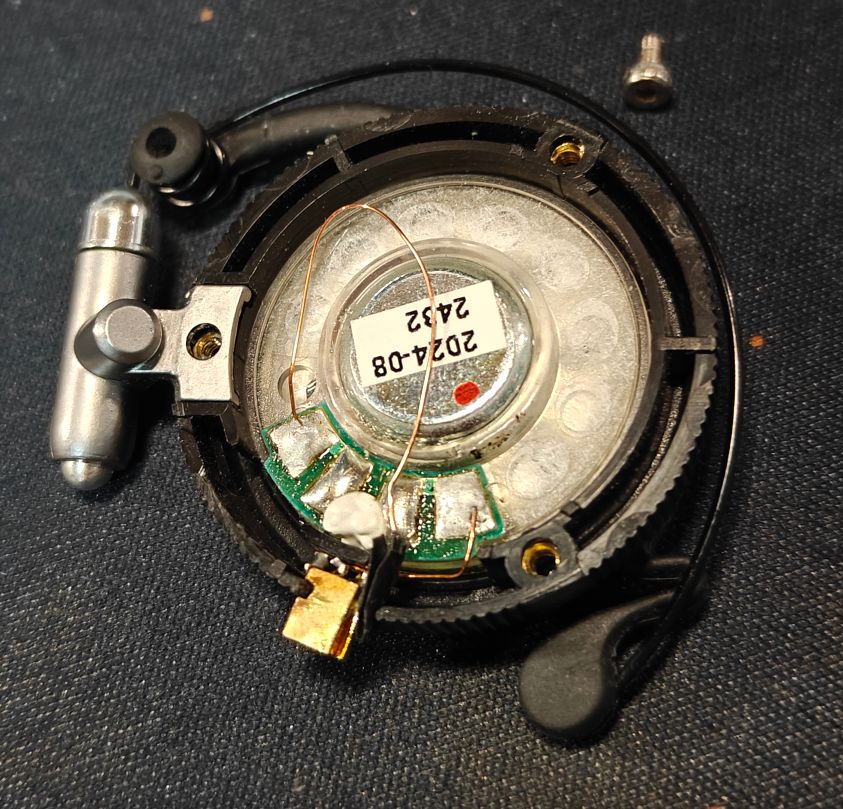

mmcx中间的接头为正极，壳及剩下两根接头为负极。

内部判断正负极的方式为：将焊点一侧对着自己，最右边的为正极，最左边为负极。或者打点一边为正极，没有打点一边为负极，

6、结尾

最后测试完没有短路之后即可进行测试，测试无异常之后可封盖。

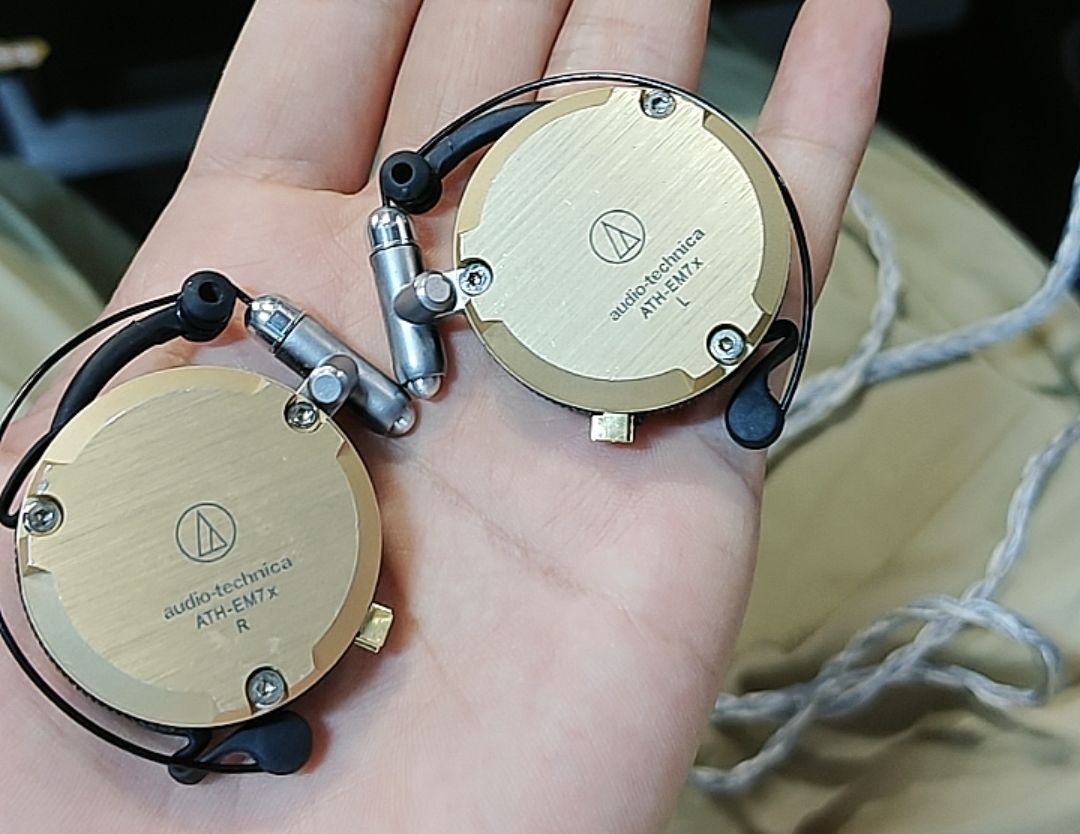

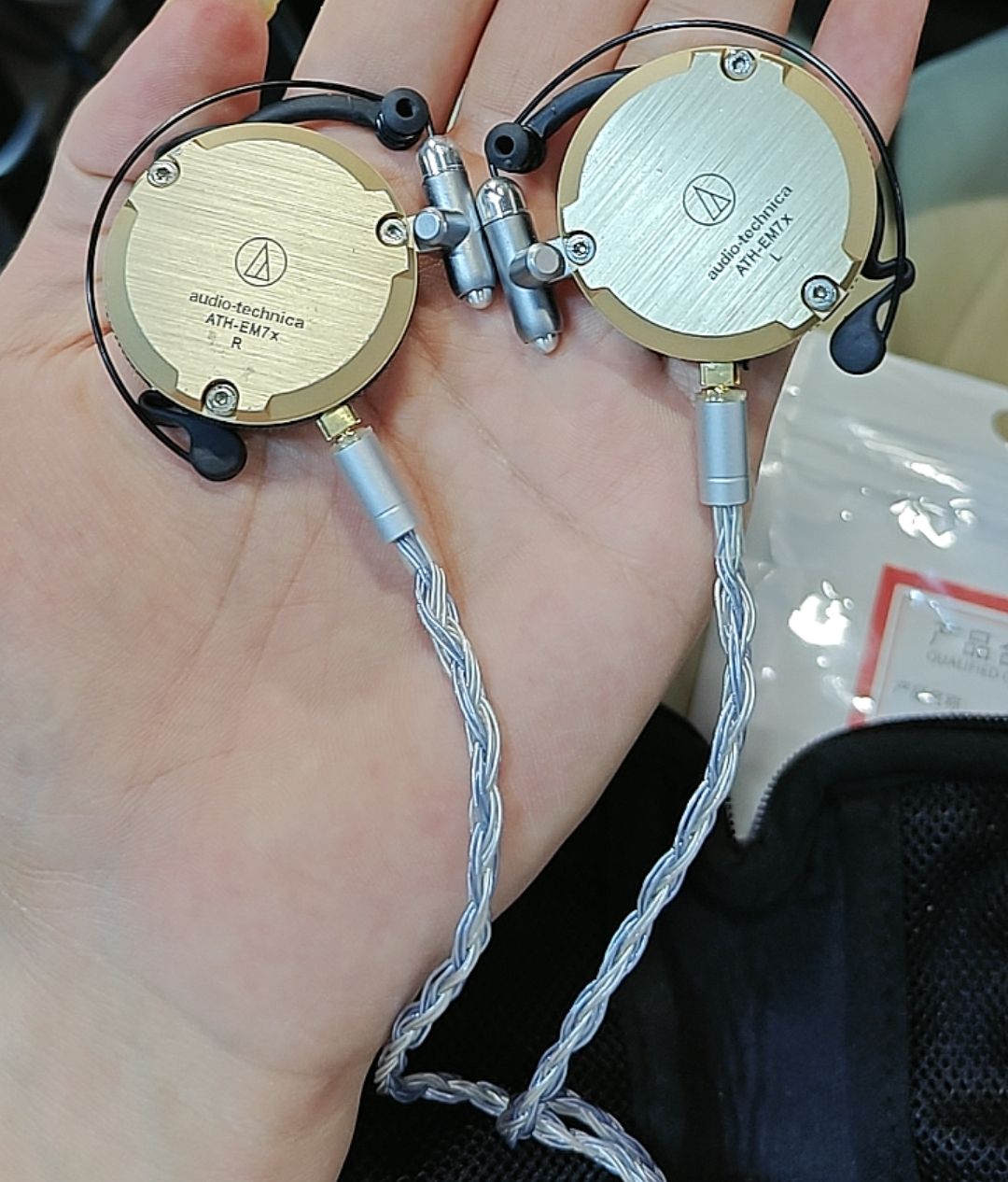

完成图：
