VFD屏幕驱动

文章目录

1. VFD介绍
2. VFD代码部分

VFD介绍

VFD(Vacuum Fluorescent Display)真空荧光显示器件，一种低能电子发光显示器件，工作原理与CRT类似，主要特点是亮度高与无需背光照明，并且工作电压比较低，主要是很帅。

本文中作者使用的VFD屏幕型号为：8-MD-06INKM

在某宝上购入时已经包含了屏幕驱动模块因此只需要使用SPI协议并且提供5V直流电即可驱动了。

VFD屏幕模块

屏幕模块背后有7个接口从上到下分别是

DIN
CLK
CS
RESET
EN
VCC_5V
GND

前三个接口为SPI通信接口，RESET为低电平重置，一般接高电平即可，EN为使能，高电平即开启屏幕，后两个接口为电源正与接地。

VFD代码部分

屏幕相关

SPI通信规格

串口波特率	9600
停止位	1
无校验
数据长度	12
数据结构	帧头+显示数据+显示亮度+帧尾

内置字库

帧头	FE 49	hex
显示数据	字符	ASCII
显示亮度	01-255	hex
帧尾	1	hex

例如：FE 49 30 31 32 33 34 35 36 37 F0 01

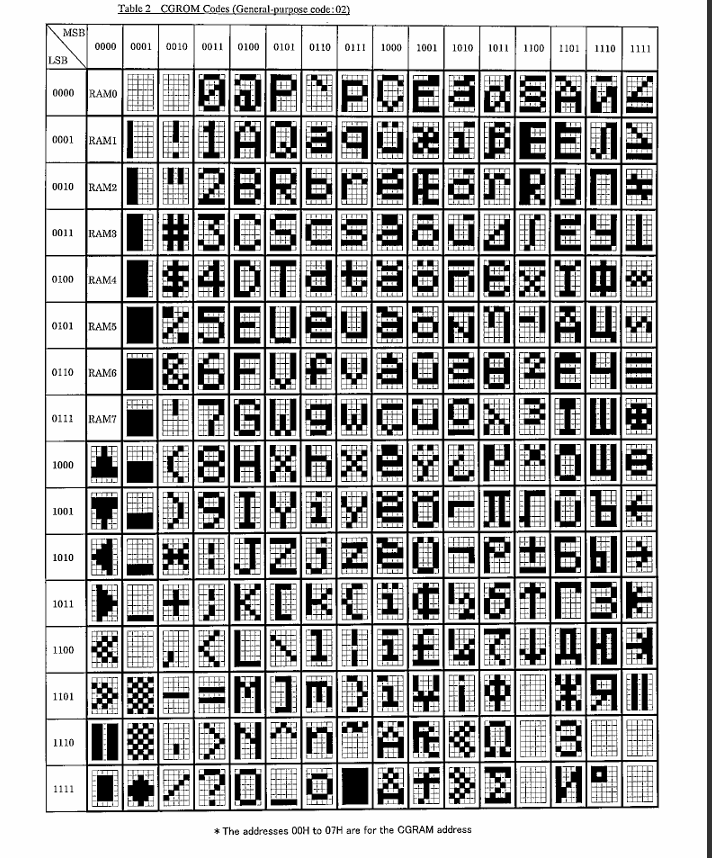

内置字库表

自定义字模

帧头	FE 50	hex
显示位置	0-7	hex
显示字模	字模数据	hex
显示亮度	01-255	hex
帧尾	1	hex

例如：FE50 00 02 05 32 48 48 00 00 F0 01

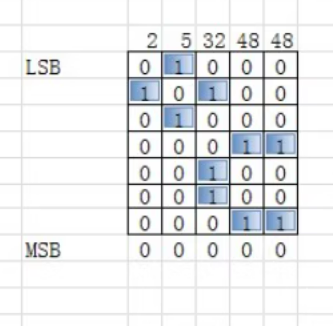

自定义字符规则

取字模网站

大小选择8行5列，列顺序，小段，每列对齐，最底下一行必须留空，或者干脆用7行5列。

单片机部分

本文中使用的单片机型号为STM32F103C8T6

代码整体上是个前后台系统，通过按键触发中断来实现屏幕切换，时间设定，亮度设定等操作，并通过外部中断来触发定时器中断来判断长按与短按。主菜单通过一大堆神秘的Switch函数来跳转到一个个功能当中。
大概这样子

~~其实菜单界面早就改了几次了但是我的ST-link丢失了暂时无法确认~~

主菜单

main.c

// 系统菜单界面
switch (Key_Flag)
{
	case 0: 	VFD_Show_Time_0();				break;
	case 1: 	VFD_Show_Time_Line_1();			break;
	case 2: 	VFD_Show_Year_2();				break;
	case 3: 	VFD_Show_Mon_3();				break;
	case 4: 	VFD_Show_Day_4();				break;
	case 5: 	VFD_Show_Set_Time_5();			break;
	case 6: 	VFD_Show_Set_Time_Hour_6();		break;
	case 7: 	VFD_Show_Set_Time_Min_7();		break;
	case 8: 	VFD_Show_Set_Time_Sec_8();		break;
	case 9: 	VFD_Show_Set_Date_9();			break;
	case 10: 	VFD_Show_Set_Date_Year_10();	break;
	case 11: 	VFD_Show_Set_Date_Mon_11();		break;
	case 12: 	VFD_Show_Set_Date_Day_12();		break;
	case 13:	VFD_System_Set_13();			break;
	case 14:	VFD_System_Set_14();			break;
	case 15:	VFD_System_Set_Brightness_15();	break;
	case 16:	VFD_System_Set_Sleep_Time_16();	break;
	case 17:	VFD_System_Set_17();			break;
	case 18:	VFD_System_Set_Show_Speed_18();	break;

	default : 	VFD_Show_Time_0();Key_Flag = 0;break;
}

动画实现

动画的实现用了一种很神秘的办法，~~说实话我现在已经看不太懂了~~，之前的我真是天才（雾），大致上就是输入两个代表你想显示的数字的数组，然后将其分别切为一大一小两部分，再将不同的大与小部分拼接起来合成一个新数组来显示，从而实现数字的交换，具体效果可以查看BV1WGCBYhEem

顺带一提

/**
  * @brief  从上向下滑动
  * @param  position	--	要改变的位置
  * @param  char_1		--	一开始显示的字符
  * @param  char_2		--	改变后显示的字符
  * @param  delay_time	--	动画速度，此数值越大动画越慢
  * @param  ram			--	缓存地址选择，一般和position相同即可
  * @retval None
  */
void change_char(uint8_t position, uint8_t char_1, uint8_t char_2, uint8_t delay_time, uint8_t ram)
{
	uint8_t s_temp;
	uint8_t s_temp_1[5];
	uint8_t s_temp_2[5];

	for (uint8_t i = 0; i < 5; i++)
	{
		s_temp_1[i] = custom_h_num[char_1][i];
		s_temp_2[i] = custom_h_num[char_2][i];
	}

	for (uint8_t n = 0; n < 8; n++)
	{
		for (uint8_t i = 0; i < 5; i++)
		{
			s_temp_1[i] <<= 0x01;

			s_temp = s_temp_2[i];

			s_temp &= 0x80;
			s_temp >>= 7;

			s_temp_1[i] |= s_temp;

			s_temp_2[i] = (s_temp_2[i] >> 7 | (s_temp_2[i] << 1 ));

			vfd_wtire_custom_char(ram, s_temp_1);
			vfd_display_char(position, ram);

		}
		delay_ms(delay_time);
	}
}

按键读取逻辑

大概思路就是使用TIM计时器通过设置psc与arr来将TIM计时器溢出一次的时间设置为一个比较短的时间，我使用的是0.01s，也即是 $72M/72*1000*10 = 100hz$ 当按键被按下时触发外部中断进入外部中断函数，在外部中断中先清空然后启动TIM计时器，计时器开始计数并且每0.01s溢出1次并进入计时器溢出中断给标志位加1，此时通过判断计时器溢出标志位的大小即可实现长按与短按的区分，并且可以设置短按的下限以调整按键的死区，最后关闭计时器并清除中断标志。

~~上面的一堆中断代码其实存在一个十分神秘的bug，即有时候删掉bsp_tim.h中的位带操作之后会导致按键失效，可是我明明就没有在中断函数中使用这个！~~

main.c

...
	TIM2_IC_Init(72, 1000*10);
	TIM3_IC_Init(72, 1000*10);
...

/**
  * @brief  TIM3中断服务函数。
  * @param  None
  * @retval None
  */
void TIM3_IRQHandler(void)
{
	if(TIM_GetITStatus(TIM3, TIM_IT_Update)) {
		if((Tim3_cnt++ >= 100) && KEY1_STATE()) {
			TIM_ITConfig(TIM3, TIM_IT_Update, DISABLE);	// 关闭定时器计数
			if (Key_long_flag_2)
				Key_long_flag_2 = 0;
			else
				Key_long_flag_2 = 1;
		}
		TIM_ClearITPendingBit(TIM3, TIM_IT_Update);
	}
}
/**
  * @brief  KEY1中断服务函数。
  * @param  None
  * @retval None
  */
void KEY1_EXTIn_IRQHandler(void)
{
	if(EXTI_GetITStatus(EXTI_Line1) != RESET) {
		if(KEY1_STATE()) {
			Tim3_cnt = 0;				// 清空tim3计算器
			TIM_ITConfig(TIM3, TIM_IT_Update, ENABLE);	// 开启定时器计数
		}
		else if((Tim3_cnt++ < 100 && Tim3_cnt > 4) && !KEY1_STATE())
		{
			Tim3_cnt = 0;				// 清空tim3计算器
			if (Key_short_flag_2)
				Key_short_flag_2 = 0;
			else
				Key_short_flag_2 = 1;
			TIM_ITConfig(TIM3, TIM_IT_Update, DISABLE);	// 关闭定时器计数
		}
		EXTI_ClearITPendingBit(EXTI_Line1);	// 清除中断标志
	}
}
/**
  * @brief  TIM2中断服务函数。
  * @param  None
  * @retval None
  */
void TIM2_IRQHandler(void)
{
	if(TIM_GetITStatus(TIM2, TIM_IT_Update)) {
		if((Tim2_cnt++ >= 100) && KEY0_STATE()) {
			TIM_ITConfig(TIM2, TIM_IT_Update, DISABLE);	// 关闭定时器计数
			if (Key_long_flag_1)
				Key_long_flag_1 = 0;
			else
				Key_long_flag_1 = 1;
		}
		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
	}
}
/**
  * @brief  KEY0中断服务函数。
  * @param  None
  * @retval None
  */
void KEY0_EXTIn_IRQHandler(void)
{
	if(EXTI_GetITStatus(EXTI_Line0) != RESET) {
		if(KEY0_STATE()) {
			Tim2_cnt = 0;				// 清空tim2计算器
			TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);	// 开启定时器计数
		}
		else if((Tim2_cnt++ < 100 && Tim2_cnt > 4) && !KEY0_STATE())
		{
			Tim2_cnt = 0;				// 清空tim2计算器
			if (Key_short_flag_1)
				Key_short_flag_1 = 0;
			else
				Key_short_flag_1 = 1;
			TIM_ITConfig(TIM2, TIM_IT_Update, DISABLE);	// 关闭定时器计数
		}
		EXTI_ClearITPendingBit(EXTI_Line0);	// 清除中断标志
	}
}

bsp_tim.c

#include "bsp_tim.h"

//extern uint8_t KEY_flag;

/**
  * @brief  tim2输入捕获初始化
  * @param  psc -- 预分频值
  * @param  arr -- 自动重装载值
  * @retval None
  */
void TIM2_IC_Init(uint32_t psc, uint32_t arr)
{
	TIM_TimeBaseInitTypeDef tim2_init_struct;
	NVIC_InitTypeDef NVIC_init_struct;

	// 1、开启时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	// 3、tim2时基初始化
	tim2_init_struct.TIM_ClockDivision = TIM_CKD_DIV1;	//不分频
	tim2_init_struct.TIM_CounterMode = TIM_CounterMode_Up;//向上计数
	tim2_init_struct.TIM_Prescaler = psc - 1;			//预分频值
	tim2_init_struct.TIM_Period = arr - 1;			//自动重装置值
	tim2_init_struct.TIM_RepetitionCounter = 0;			//重复计数器; 高级定时器才使用
	TIM_TimeBaseInit(TIM2, &tim2_init_struct);

	// 4、tim2选择内部时钟
	TIM_InternalClockConfig(TIM2);

	// 6、选择触发源及从模式
	TIM_SelectInputTrigger(TIM2, TIM_TS_TI1FP1);//触发源TI1FP1
	TIM_SelectSlaveMode(TIM2, TIM_SlaveMode_Reset);//从模式复位

	// 7、tim2中断配置
	TIM_ITConfig(TIM2, TIM_IT_Trigger, ENABLE);

	// 8、tim2设置中断优先级
	NVIC_init_struct.NVIC_IRQChannel = TIM2_IRQn;
	NVIC_init_struct.NVIC_IRQChannelPreemptionPriority = 2;
	NVIC_init_struct.NVIC_IRQChannelSubPriority = 0;
	NVIC_init_struct.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVIC_init_struct);

	// 9、启动tim2
	TIM_Cmd(TIM2, ENABLE);
}

/**
  * @brief  TIM3输入捕获初始化
  * @param  psc -- 预分频值
  * @param  arr -- 自动重装载值
  * @retval None
  */
void TIM3_IC_Init(uint32_t psc, uint32_t arr)
{
	TIM_TimeBaseInitTypeDef TIM3_init_struct;
	NVIC_InitTypeDef NVIC_init_struct;

	// 1、开启时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	// 3、TIM3时基初始化
	TIM3_init_struct.TIM_ClockDivision = TIM_CKD_DIV1;	//不分频
	TIM3_init_struct.TIM_CounterMode = TIM_CounterMode_Up;//向上计数
	TIM3_init_struct.TIM_Prescaler = psc - 1;			//预分频值
	TIM3_init_struct.TIM_Period = arr - 1;			//自动重装置值
	TIM3_init_struct.TIM_RepetitionCounter = 0;			//重复计数器; 高级定时器才使用
	TIM_TimeBaseInit(TIM3, &TIM3_init_struct);

	// 4、TIM3选择内部时钟
	TIM_InternalClockConfig(TIM3);

	// 6、选择触发源及从模式
	TIM_SelectInputTrigger(TIM3, TIM_TS_TI1FP1);//触发源TI1FP1
	TIM_SelectSlaveMode(TIM3, TIM_SlaveMode_Reset);//从模式复位

	// 7、TIM3中断配置
	TIM_ITConfig(TIM3, TIM_IT_Trigger, ENABLE);

	// 8、TIM3设置中断优先级
	NVIC_init_struct.NVIC_IRQChannel = TIM3_IRQn;
	NVIC_init_struct.NVIC_IRQChannelPreemptionPriority = 2;
	NVIC_init_struct.NVIC_IRQChannelSubPriority = 0;
	NVIC_init_struct.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVIC_init_struct);

	// 9、启动TIM3
	TIM_Cmd(TIM3, ENABLE);

}

bsp_tim.h

#define KEY0_STATE()		PBin(0)
#define KEY1_STATE()		PBin(1)

void TIM2_IC_Init(uint32_t psc, uint32_t arr);
void TIM3_IC_Init(uint32_t psc, uint32_t arr);

main.c代码

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "VFD.h"
#include "MyRTC.h"
#include "bsp_tim.h"
#include "Key.h"
#include <time.h>

uint16_t FLASH_TIME = 50; // 动画速度

uint8_t Ramdom_Time_Set  = 1; // 随机时间选择
uint16_t MyRTC_Time[] = {2024, 12, 26, 11, 42, 10};	//定义全局的时间数组，数组内容分别为年、月、日、时、分、秒
uint8_t num_zero[] = {0x3e,0x51,0x49,0x45,0x3e}; //0

uint16_t TIme_seed = 0;
uint8_t char_t[10] = {'0','1','2','3','4','5','6','7','8','9'};

uint16_t Bright_Set_Num	= 10;
uint16_t System_Sleep_Time= 1;

uint16_t Tim2_cnt = 0;
uint16_t Tim3_cnt = 0;

uint16_t Key_Flag = 0;
uint8_t Key_long_flag_1 	= 0;
uint8_t Key_short_flag_1	= 0;

uint8_t Key_long_flag_2 	= 0;
uint8_t Key_short_flag_2	= 0;

uint8_t s =  0;
uint8_t sd = 0;
uint8_t m =  0;
uint8_t md = 0;
uint8_t h =  0;
uint8_t hd = 0;

time_t sleep_cnt_h = 0;
time_t sleep_cnt_t = 0;

uint8_t temp = 0;

void BKP_Init(void);

void VFD_Show_Time_0(void);
void VFD_Show_Time_Line_1(void);
void VFD_Show_Began(void);
void VFD_Show_Year_2(void);
void VFD_Show_Mon_3(void);
void VFD_Show_Day_4(void);
void VFD_Show_Set_Time_5(void);
void VFD_Show_Set_Time_Hour_6(void);
void VFD_Show_Set_Time_Min_7(void);
void VFD_Show_Set_Time_Sec_8(void);
void VFD_Show_Set_Date_9(void);
void VFD_Show_Set_Date_Year_10(void);
void VFD_Show_Set_Date_Mon_11(void);
void VFD_Show_Set_Date_Day_12(void);
void VFD_System_Set_13(void);
void VFD_System_Set_14(void);
void VFD_System_Set_17(void);
void VFD_System_Set_Brightness_15(void);
void VFD_System_Set_Sleep_Time_16(void);
void VFD_System_Set_Show_Speed_18(void);

int main(void)
{
	delay_init(72);
	vfd_init();
	MyRTC_Init();
	KEY_Init();

	TIM2_IC_Init(72, 1000*10);
	TIM3_IC_Init(72, 1000*10);

	VFD_Show_Began();

	MyRTC_ReadTime();
	sleep_cnt_t = RTC_GetCounter() + 8 * 60 * 60;

	BKP_Init();

	while(1)
	{
		// 按键扫描
		if (Key_long_flag_1)
		{
			sleep_cnt_h = RTC_GetCounter() + 8 * 60 * 60;

			switch (Key_Flag)
			{
				case 0:
				case 1:
				case 2:
				case 3:
				case 4:		Key_Flag = 5; 	break;

				case 5:		Key_Flag = 6; 	break;
				case 6:		Key_Flag = 7; 	break;
				case 7:		Key_Flag = 8; 	break;
				case 8:		Key_Flag = 5; 	MyRTC_SetTime(); break;

				case 9:		Key_Flag = 10; 	break;
				case 10:	Key_Flag = 11; 	break;
				case 11:	Key_Flag = 12; 	break;
				case 12:	Key_Flag = 9; 	MyRTC_SetTime(); break;

				case 13:	Key_Flag = 15;	break;
				case 14: 	Key_Flag = 16; 	break;

				case 15:	Key_Flag = 13;	break;
				case 16: 	Key_Flag = 14; 	break;

				case 17: 	Key_Flag = 18; 	break;
				case 18: 	Key_Flag = 17; 	break;
				default : break;
			}
			Key_long_flag_1 = 0;
		}

		else if (Key_short_flag_1)
		{
			sleep_cnt_t = RTC_GetCounter() + 8 * 60 * 60;
			switch (Key_Flag)
			{
				case 0: 	Key_Flag = 1;	break;
				case 1:		Key_Flag = 2; 	break;
				case 2: 	Key_Flag = 3; 	break;
				case 3: 	Key_Flag = 4; 	break;
				case 4:		Key_Flag = 0; 	break;

				case 6:		if (MyRTC_Time[3]++ < 23) {}
							else {MyRTC_Time[3] = 0;} break;
				case 7:		if (MyRTC_Time[4]++ < 59) {}
							else {MyRTC_Time[4] = 0;} break;
				case 8:		if (MyRTC_Time[5]++ < 59) {}
							else {MyRTC_Time[5] = 0;} break;

				case 5:		Key_Flag = 9; 	break;
				case 9: 	Key_Flag = 13;	break;
				case 13: 	Key_Flag = 14;	break;
				case 14: 	Key_Flag = 17;	break;
				case 17: 	Key_Flag = 5;	break;

				case 15: 	if (Bright_Set_Num++ < 10) {}
							else {Bright_Set_Num = 1;} break;

				case 16:	if (System_Sleep_Time++ < 10) {}
							else {System_Sleep_Time = 0;}break;

				case 10:	if (MyRTC_Time[0]++ < 2050) {}
							else {MyRTC_Time[0] = 2000;} break;
				case 11:	if (MyRTC_Time[1]++ < 12) {}
							else {MyRTC_Time[1] = 1;} break;
				case 12:	if (MyRTC_Time[2]++ < 31) {}
							else {MyRTC_Time[2] = 1;} break;

				case 18: 	if (FLASH_TIME == 50) {FLASH_TIME = 5;}
							else {FLASH_TIME = 50;} break;

				default : break;
			}
			Key_short_flag_1 = 0;
		}

		if (Key_long_flag_2)
		{
			sleep_cnt_t = RTC_GetCounter() + 8 * 60 * 60;
			switch (Key_Flag)
			{
				case 0:
				case 1:
				case 2:
				case 3:
				case 4:		Key_Flag = 0; 	break;
				case 5:		Key_Flag = 0;	break;
				case 6:		Key_Flag = 5;	break;
				case 7:		Key_Flag = 6;	break;
				case 8:		Key_Flag = 7;	break;
				case 9:		Key_Flag = 0; 	break;
				case 10:	Key_Flag = 9;	break;
				case 11:	Key_Flag = 10;	break;
				case 12:	Key_Flag = 11;	break;
				case 13:	Key_Flag = 0; 	break;
				case 14:	Key_Flag = 0;	break;
				case 15:	Key_Flag = 13;	break;
				case 16: 	Key_Flag = 14; 	break;
				case 17: 	Key_Flag = 0;	break;
				case 18: 	Key_Flag = 17; 	break;
				default : break;
			}
			Key_long_flag_2 = 0;
		}

		else if (Key_short_flag_2)
		{
			sleep_cnt_t = RTC_GetCounter() + 8 * 60 * 60;
			switch (Key_Flag)
			{
				case 0: 	Key_Flag = 4;	break;
				case 1:		Key_Flag = 0; 	break;
				case 2: 	Key_Flag = 1; 	break;
				case 3: 	Key_Flag = 2; 	break;
				case 4:		Key_Flag = 3; 	break;

				case 6:		if (MyRTC_Time[3]-- > 0) {}
							else {MyRTC_Time[3] = 23;} break;
				case 7:		if (MyRTC_Time[4]-- > 0) {}
							else {MyRTC_Time[4] = 59;} break;
				case 8:		if (MyRTC_Time[5]-- > 0) {}
							else {MyRTC_Time[5] = 59;} break;

				case 5:		Key_Flag = 17; 	break;
				case 9: 	Key_Flag = 5;	break;
				case 13: 	Key_Flag = 9;	break;
				case 14: 	Key_Flag = 13;	break;
				case 17: 	Key_Flag = 14; 	break;

				case 15: 	if (Bright_Set_Num-- > 1) {}
							else {Bright_Set_Num = 10;} break;
				case 16:	if (System_Sleep_Time-- > 0) {}
							else {System_Sleep_Time = 10;}break;

				case 10:	if (MyRTC_Time[0]-- > 2000) {}
							else {MyRTC_Time[0] = 2050;} break;
				case 11:	if (MyRTC_Time[1]-- > 1) {}
							else {MyRTC_Time[1] = 12;} break;
				case 12:	if (MyRTC_Time[2]-- > 1) {}
							else {MyRTC_Time[2] = 31;} break;

				case 18: 	if (FLASH_TIME == 50) {FLASH_TIME = 5;}
							else {FLASH_TIME = 50;} break;

				default : break;
			}
			Key_short_flag_2 = 0;
		}

		if (Key_Flag > 50)
		{
			Key_Flag = 0;
		}

		// 系统菜单界面
		switch (Key_Flag)
		{
			case 0: 	VFD_Show_Time_0();				break;
			case 1: 	VFD_Show_Time_Line_1();			break;
			case 2: 	VFD_Show_Year_2();				break;
			case 3: 	VFD_Show_Mon_3();				break;
			case 4: 	VFD_Show_Day_4();				break;
			case 5: 	VFD_Show_Set_Time_5();			break;
			case 6: 	VFD_Show_Set_Time_Hour_6();		break;
			case 7: 	VFD_Show_Set_Time_Min_7();		break;
			case 8: 	VFD_Show_Set_Time_Sec_8();		break;
			case 9: 	VFD_Show_Set_Date_9();			break;
			case 10: 	VFD_Show_Set_Date_Year_10();	break;
			case 11: 	VFD_Show_Set_Date_Mon_11();		break;
			case 12: 	VFD_Show_Set_Date_Day_12();		break;
			case 13:	VFD_System_Set_13();			break;
			case 14:	VFD_System_Set_14();			break;
			case 15:	VFD_System_Set_Brightness_15();	break;
			case 16:	VFD_System_Set_Sleep_Time_16();	break;
			case 17:	VFD_System_Set_17();			break;
			case 18:	VFD_System_Set_Show_Speed_18();	break;

			default : 	VFD_Show_Time_0();Key_Flag = 0;break;
		}

		// 定时熄屏
		sleep_cnt_h = RTC_GetCounter() + 8 * 60 * 60;
		if (System_Sleep_Time)
		{
			if (sleep_cnt_h >= sleep_cnt_t)
			{
				if (sleep_cnt_h - sleep_cnt_t >= System_Sleep_Time*60)
				{
					vfd_display_pow_set(1);
				}
				else
				{
					vfd_display_pow_set(0);
				}
			}
			else
			{
				if (sleep_cnt_h - sleep_cnt_t + 60 >= System_Sleep_Time*60)
				{
					vfd_display_pow_set(1);
				}
				else
				{
					vfd_display_pow_set(0);
				}
			}
		}

	}
}

/**
  * @brief  初始化显示内存。
  * @param  None
  * @retval None
  */
void VFD_Show_Began(void)
{
	vfd_wtire_custom_char(0,num_zero);
	vfd_wtire_custom_char(1,num_zero);

	vfd_display_char(2,0x3a); // 冒号

	vfd_wtire_custom_char(3,num_zero);
	vfd_wtire_custom_char(4,num_zero);

	vfd_display_char(5,0x3a);

	vfd_wtire_custom_char(6,num_zero);
	vfd_wtire_custom_char(7,num_zero);
}

/**
  * @brief  带动画的时间显示，调用RTC时间
  * @param  None
  * @retval None
  */
void VFD_Show_Time_0(void)
{
	RTC_WaitForSynchro();								//等待同步
	RTC_WaitForLastTask();								//等待上一次操作完成

	// 读取时间
	MyRTC_ReadTime();
	s = MyRTC_Time[5];
	m = MyRTC_Time[4];
	h = MyRTC_Time[3];

	// 刷新屏幕防止信号干扰
	if (h/10 == 0)
		vfd_display_char(0,'0');
	else
		vfd_display_char(0,0);

	vfd_display_char(1,1);
	vfd_display_char(2,0x3a);
	if (m/10 == 0)
		vfd_display_char(3,'0');
	else
		vfd_display_char(3,3);

	vfd_display_char(4,4);
	vfd_display_char(5,0x3a);
	if (s/10 == 0)
		vfd_display_char(6,'0');
	else
		vfd_display_char(6,6);

	vfd_display_char(7,7);

	// 更新秒个位
	if (sd%10 != 9 && sd%10 != s%10)
	{
		change_char(7, sd%10, s%10, FLASH_TIME, 7);
	}

	// 更新秒十位
	if (sd/10 != s/10)
	{
		change_two_char(6,7,sd/10,s/10,sd%10,s%10,FLASH_TIME,6,7);
	}

	// 更新分个位
	if (md%10 != 9 && md%10 != m%10)
	{
		change_char(4,md%10,m%10,FLASH_TIME,4);
	}

	// 更新分十位
	if (md/10 != m/10)
	{
		change_two_char(3,4,md/10,m/10,md%10,m%10,FLASH_TIME,3,4);
	}

	// 更新时个位
	if (hd%10 != 3 && hd%10 != h%10)
	{
		change_char(1,hd%10,h%10,FLASH_TIME,1);
	}

	// 更新时十位
	if (hd/10 != h/10)
	{
		change_two_char(0,1,(hd - 1)/10,h/10,hd%10,h%10,FLASH_TIME,0,1);
	}

	sd = s;
	md = m;
	hd = h;
	if(TIme_seed < 30)
		TIme_seed = s + m%10 + h%5;
	else
		TIme_seed = 0;
}

void VFD_Show_Year_2(void)
{
//	RTC_WaitForLastTask();
//
//	MyRTC_SetTime();

	vfd_display_char(0,'Y');
	vfd_display_char(1,'E');
	vfd_display_char(2,'A');
	vfd_display_char(3,'R');
	vfd_display_char(4, MyRTC_Time[0]/1000+48);
	vfd_display_char(5,(MyRTC_Time[0]%1000)/100+48);
	vfd_display_char(6,(MyRTC_Time[0]%100)/10+48);
	vfd_display_char(7,(MyRTC_Time[0]%10)+48);
}

void VFD_Show_Mon_3(void)
{
	vfd_display_char(0,'M');
	vfd_display_char(1,'O');
	vfd_display_char(2,'N');
	vfd_display_char(3,'T');
	vfd_display_char(4,'H');
	vfd_display_char(5,0x3a);
	vfd_display_char(6,(MyRTC_Time[1]%100)/10+48);
	vfd_display_char(7,(MyRTC_Time[1]%10)+48);
}

void VFD_Show_Day_4(void)
{
	vfd_display_char(0,'D');
	vfd_display_char(1,'A');
	vfd_display_char(2,'Y');
	vfd_display_char(3,0x3a);
	vfd_display_char(4,(MyRTC_Time[2]%100)/10+48);
	vfd_display_char(5,(MyRTC_Time[2]%10)+48);
	vfd_display_char(6,0x1c);
	vfd_display_char(7,0x1c);
}

void VFD_Show_Set_Time_5(void)
{
	vfd_display_char(0,'S');
	vfd_display_char(1,'E');
	vfd_display_char(2,'T');
	vfd_display_char(3,0x1b);
	vfd_display_char(4,'T');
	vfd_display_char(5,'I');
	vfd_display_char(6,'M');
	vfd_display_char(7,'E');
}
void VFD_Show_Set_Time_Hour_6(void)
{
	vfd_display_char(0,'H');
	vfd_display_char(1,'o');
	vfd_display_char(2,'u');
	vfd_display_char(3,'r');
	vfd_display_char(4,0x3a);
	vfd_display_char(5,MyRTC_Time[3]/10+48);
	vfd_display_char(6,MyRTC_Time[3]%10+48);
	vfd_display_char(7,0x10);
}
void VFD_Show_Set_Time_Min_7(void)
{
	vfd_display_char(0,'M');
	vfd_display_char(1,'i');
	vfd_display_char(2,'n');
	vfd_display_char(3,0x3a);
	vfd_display_char(4,MyRTC_Time[4]/10+48);
	vfd_display_char(5,MyRTC_Time[4]%10+48);
	vfd_display_char(6,0x10);
	vfd_display_char(7,0x10);
}
void VFD_Show_Set_Time_Sec_8(void)
{
	vfd_display_char(0,'S');
	vfd_display_char(1,'e');
	vfd_display_char(2,'c');
	vfd_display_char(3,0x3a);
	vfd_display_char(4,MyRTC_Time[5]/10+48);
	vfd_display_char(5,MyRTC_Time[5]%10+48);
	vfd_display_char(6,0x10);
	vfd_display_char(7,0x10);
}
void VFD_Show_Set_Date_9(void)
{
	vfd_display_char(0,'S');
	vfd_display_char(1,'E');
	vfd_display_char(2,'T');
	vfd_display_char(3,0x1b);
	vfd_display_char(4,'D');
	vfd_display_char(5,'A');
	vfd_display_char(6,'T');
	vfd_display_char(7,'E');
}
void VFD_Show_Set_Date_Year_10(void)
{
	vfd_display_char(0,'Y');
	vfd_display_char(1,'E');
	vfd_display_char(2,'A');
	vfd_display_char(3,'R');
	vfd_display_char(4, MyRTC_Time[0]/1000+48);
	vfd_display_char(5,(MyRTC_Time[0]%1000)/100+48);
	vfd_display_char(6,(MyRTC_Time[0]%100)/10+48);
	vfd_display_char(7,(MyRTC_Time[0]%10)+48);
}
void VFD_Show_Set_Date_Mon_11(void)
{
	vfd_display_char(0,'M');
	vfd_display_char(1,'o');
	vfd_display_char(2,'n');
	vfd_display_char(3,0x3a);
	vfd_display_char(4,MyRTC_Time[1]/10+48);
	vfd_display_char(5,MyRTC_Time[1]%10+48);
	vfd_display_char(6,0x10);
	vfd_display_char(7,0x10);
}
void VFD_Show_Set_Date_Day_12(void)
{
	vfd_display_char(0,'D');
	vfd_display_char(1,'a');
	vfd_display_char(2,'y');
	vfd_display_char(3,0x3a);
	vfd_display_char(4,MyRTC_Time[2]/10+48);
	vfd_display_char(5,MyRTC_Time[2]%10+48);
	vfd_display_char(6,0x10);
	vfd_display_char(7,0x10);
}

void VFD_System_Set_13(void)
{
	vfd_display_char(0,'S');
	vfd_display_char(1,'E');
	vfd_display_char(2,'T');
	vfd_display_char(3,0x1b);
	vfd_display_char(4,'L');
	vfd_display_char(5,'I');
	vfd_display_char(6,'G');
	vfd_display_char(7,'H');

	vfd_display_brightness(Bright_Set_Num);
}
void VFD_System_Set_14(void)
{
	vfd_display_char(0,'S');
	vfd_display_char(1,'E');
	vfd_display_char(2,'T');
	vfd_display_char(3,0x1b);
	vfd_display_char(4,'S');
	vfd_display_char(5,'T');
	vfd_display_char(6,'I');
	vfd_display_char(7,'M');
}
void VFD_System_Set_Brightness_15(void)
{
	vfd_display_char(0,'B');
	vfd_display_char(1,'R');
	vfd_display_char(2,'I');
	vfd_display_char(3,'G');
	vfd_display_char(4,'H');
	vfd_display_char(5,0x3a);
	vfd_display_char(6,Bright_Set_Num/10+48);
	vfd_display_char(7,Bright_Set_Num%10+48);

	BKP_WriteBackupRegister(BKP_DR3, Bright_Set_Num);
}

void VFD_System_Set_Sleep_Time_16(void)
{
	vfd_display_char(0,'S');
	vfd_display_char(1,'T');
	vfd_display_char(2,'I');
	vfd_display_char(3,'M');
	vfd_display_char(4,'E');
	vfd_display_char(5,0x3a);
	vfd_display_char(6,System_Sleep_Time/10+48);
	vfd_display_char(7,System_Sleep_Time%10+48);

	BKP_WriteBackupRegister(BKP_DR4, System_Sleep_Time);
}

void VFD_System_Set_17(void)
{
	vfd_display_char(0,'S');
	vfd_display_char(1,'E');
	vfd_display_char(2,'T');
	vfd_display_char(3,0x1b);
	vfd_display_char(4,'S');
	vfd_display_char(5,'P');
	vfd_display_char(6,'E');
	vfd_display_char(7,'D');
}
void VFD_System_Set_Show_Speed_18(void)
{
	if (FLASH_TIME == 5)
	{
		vfd_display_char(0,'F');
		vfd_display_char(1,'A');
		vfd_display_char(2,'S');
		vfd_display_char(3,'T');
	}
	else
	{
		vfd_display_char(0,'S');
		vfd_display_char(1,'N');
		vfd_display_char(2,'O');
		vfd_display_char(3,'W');
	}

	vfd_display_char(4,0x10);
	vfd_display_char(5,0x10);
	vfd_display_char(6,0x10);
	vfd_display_char(7,0x10);
	BKP_WriteBackupRegister(BKP_DR2, FLASH_TIME);
}
/**
  * @brief  带动画的时间线跳跃检测器，改变宏定义可在随机时间线与固定时间线之间切换
  * @param  None
  * @retval None
  */
void VFD_Show_Time_Line_1(void)
{
	// 伪随机时间线检测装置
	if (TIme_seed > (m*s)%60+61)
	{
		if (!Ramdom_Time_Set)
		{
			vfd_display_char(0,'1');
			vfd_display_char(1,0x2e);
			vfd_display_char(2,'7');
			vfd_display_char(3,'4');
			vfd_display_char(4,'3');
			vfd_display_char(5,'2');
			vfd_display_char(6,'1');
			vfd_display_char(7,'5');
		}
		else
		{
			vfd_display_char(0,char_t[TIme_seed*s %10]);
			vfd_display_char(1,0x2e);
			vfd_display_char(2,char_t[(TIme_seed+1)*m %10]);
			vfd_display_char(3,char_t[(TIme_seed+6)*2 %10]);
			vfd_display_char(4,char_t[(TIme_seed-2)*3 %10]);
			vfd_display_char(5,char_t[(TIme_seed+1)*(s%10) %10]);
			vfd_display_char(6,char_t[(TIme_seed+9)*(h%5) %10]);
			vfd_display_char(7,char_t[(TIme_seed+2)*s %10]);
		}
	}
	else
	{
		vfd_display_char(0,char_t[TIme_seed*13 %10]);
		vfd_display_char(1,0x2e);
		vfd_display_char(2,char_t[TIme_seed*1 %10]);
		vfd_display_char(3,char_t[TIme_seed*2 %10]);
		vfd_display_char(4,char_t[TIme_seed*3 %10]);
		vfd_display_char(5,char_t[TIme_seed*17 %10]);
		vfd_display_char(6,char_t[TIme_seed*7 %10]);
		vfd_display_char(7,char_t[TIme_seed*11 %10]);

		TIme_seed += 1;
	}

	delay_ms(50);
}

/**
  * @brief  读取备份寄存器中的系统设置数据。
  * @param  None
  * @retval None
  */
void BKP_Init(void)
{
	if (BKP_ReadBackupRegister(BKP_DR2) != 0x0000)
	{
		FLASH_TIME = BKP_ReadBackupRegister(BKP_DR2);
	}
	if (BKP_ReadBackupRegister(BKP_DR3) != 0x0000)
	{
		Bright_Set_Num = BKP_ReadBackupRegister(BKP_DR3);
	}
	if (BKP_ReadBackupRegister(BKP_DR4) != 0x0000)
	{
		System_Sleep_Time = BKP_ReadBackupRegister(BKP_DR4);
	}
}

/**
  * @brief  TIM3中断服务函数。
  * @param  None
  * @retval None
  */
void TIM3_IRQHandler(void)
{
	if(TIM_GetITStatus(TIM3, TIM_IT_Update)) {
		if((Tim3_cnt++ >= 100) && KEY1_STATE()) {
			TIM_ITConfig(TIM3, TIM_IT_Update, DISABLE);	// 关闭定时器计数
			if (Key_long_flag_2)
				Key_long_flag_2 = 0;
			else
				Key_long_flag_2 = 1;
		}
		TIM_ClearITPendingBit(TIM3, TIM_IT_Update);
	}
}
/**
  * @brief  KEY1中断服务函数。
  * @param  None
  * @retval None
  */
void KEY1_EXTIn_IRQHandler(void)
{
	if(EXTI_GetITStatus(EXTI_Line1) != RESET) {
		if(KEY1_STATE()) {
			Tim3_cnt = 0;				// 清空tim3计算器
			TIM_ITConfig(TIM3, TIM_IT_Update, ENABLE);	// 开启定时器计数
		}
		else if((Tim3_cnt++ < 100 && Tim3_cnt > 4) && !KEY1_STATE())
		{
			Tim3_cnt = 0;				// 清空tim3计算器
			if (Key_short_flag_2)
				Key_short_flag_2 = 0;
			else
				Key_short_flag_2 = 1;
			TIM_ITConfig(TIM3, TIM_IT_Update, DISABLE);	// 关闭定时器计数
		}
		EXTI_ClearITPendingBit(EXTI_Line1);	// 清除中断标志
	}
}
/**
  * @brief  TIM2中断服务函数。
  * @param  None
  * @retval None
  */
void TIM2_IRQHandler(void)
{
	if(TIM_GetITStatus(TIM2, TIM_IT_Update)) {
		if((Tim2_cnt++ >= 100) && KEY0_STATE()) {
			TIM_ITConfig(TIM2, TIM_IT_Update, DISABLE);	// 关闭定时器计数
			if (Key_long_flag_1)
				Key_long_flag_1 = 0;
			else
				Key_long_flag_1 = 1;
		}
		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
	}
}
/**
  * @brief  KEY0中断服务函数。
  * @param  None
  * @retval None
  */
void KEY0_EXTIn_IRQHandler(void)
{
	if(EXTI_GetITStatus(EXTI_Line0) != RESET) {
		if(KEY0_STATE()) {
			Tim2_cnt = 0;				// 清空tim2计算器
			TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);	// 开启定时器计数
		}
		else if((Tim2_cnt++ < 100 && Tim2_cnt > 4) && !KEY0_STATE())
		{
			Tim2_cnt = 0;				// 清空tim2计算器
			if (Key_short_flag_1)
				Key_short_flag_1 = 0;
			else
				Key_short_flag_1 = 1;
			TIM_ITConfig(TIM2, TIM_IT_Update, DISABLE);	// 关闭定时器计数
		}
		EXTI_ClearITPendingBit(EXTI_Line0);	// 清除中断标志
	}
}

写在最后

本质上这个东西只是为我以后作为参考的一个笔记，不过如果有人看到了这里并且想要源码的话 ~~真的会有吗~~ 麻烦访问这里私信一下up就行了
