设计实现一个由VPN、NAT、ACL与VLAN等技术相结合的网络

项目背景

​本项目旨在设计并实现一个涵盖VPN、NAT、ACL 与 VLAN 等关键网络技术的综合企业网络系统，满足实际企业跨地域分布、信息安全隔离与高效通信等多方面需求。具体设计目的如下：

1. 实现跨地域安全通信：

​通过在深圳总部与武汉分公司之间部署站点到站点（Site-to-Site）VPN，实现私有网络之间的加密通信，确保企业敏感数据在公网传输过程中的安全性与完整性。

2. 优化网络结构与资源管理：

​通过合理划分 VLAN，实现不同部门网络的逻辑隔离，提高广播域管理效率，减少广播风暴，并为后续的网络扩展与管理提供灵活性。

3. 控制访问权限与保护关键资源：

​使用 ACL（访问控制列表） 实现对不同部门间访问行为的精细化控制，特别是对财务部等敏感资源的访问权限设置，保障内网核心资产的安全。

4. 实现私网接入互联网功能：

​利用 NAT技术 实现公司总部与分公司内部主机通过公网IP地址访问Internet，满足实际工作对外通信需求，同时控制对内服务的暴露范围。

5. 确保网络互联互通性：

配置合适的路由协议，保证各个网段之间的高效路由与数据互通，构建稳定、高可用的企业内部网络。

通过本设计，锻炼综合运用现代网络技术解决实际企业网络需求的能力，并提升网络安全防护、系统规划与逻辑设计的能力，为企业级网络搭建提供可参考的完整解决方案。

项目设计

拓扑说明

​某公司总部设在深圳，在武汉有一个分公司。深圳总部有公司总裁办公室、财务部、技术部、市场部等，另有对外提供服务的Web服务器。

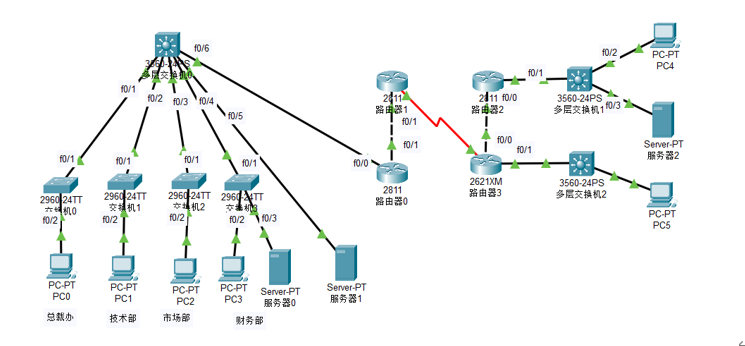

​ 网络的拓扑结构如下图所示

网络拓扑

  • 深圳总部：

    图中左边与路由器0相连的三层交换机以下这一部分是公司深圳总部的网络，服务器1是对外提供服务的服务器，交换机0、交换机1、交换机2分别连接的是公司总裁办公室、技术部、市场部三个部门网络，交换机3以下的网络是公司财务部的网络，服务器0是财务部的服务器。

  • 武汉分公司：

    图中右上方与路由器2相连的三层交换机这一部分是武汉分公司的网络，服务器2是武汉分公司的服务器，PC4是武汉分公司的一台计算机。

  • Internet部分：

    图中路由器0—路由器1—路由器3—路由器2之间的网络均为互联网部分，右下方与路由器3相连的三层交换机及其右侧网络也是互联网的一部分，PC5表示互联网上任一台主机（IP地址为：200.6.28.228/24，网关：200.6.28.128/24）。

进行IP地址规划和VLAN设计

IP规划

深圳总公司

服务器1：

ip：172.19.1.228

mask：255.255.255.0

PC0：

ip：172.19.2.228

mask：255.255.255.0

PC1：

ip：172.19.3.228

mask：255.255.255.0

PC2：

ip：172.19.4.228

mask：255.255.255.0

服务器0：

ip：172.19.5.128

mask：255.255.255.0

PC3：

ip：172.19.5.228

mask：255.255.255.0

路由器0-fa0/0：

ip：172.19.1.128

mask：255.255.255.0

武汉分公司

PC4：

ip：192.168.8.228

mask：255.255.255.0

路由器2-fa0/1：

ip：192.168.8.128

mask：255.255.255.0

服务器2：

ip 192.168.8.240/24

公网用户

PC5

ip：200.6.8.228

gateway：200.6.28.128

mask：255.255.255.0

ISP网络

路由器0 f0/0 与 路由器1 f0/1

ip：202.6.28.0/24

路由器1 s0/1/0 与 路由器3 s0/0

ip：202.6.29.0/24

路由器3 f0/0 与 路由器2 f0/0

ip：202.9.28.0/24

VLAN设计

对深圳总部进行vlan划分，分为vlan10、20、30、40四个vlan，分别对应公司的公司总裁办公室、技术部、市场部以及公司财务部

配置单臂路由，实现跨vlan通信

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
en
conf t

interface FastEthernet0/0.10
 encapsulation dot1Q 10
 ip address 172.19.2.1 255.255.255.0
 no shutdown
!
interface FastEthernet0/0.20
 encapsulation dot1Q 20
 ip address 172.19.3.1 255.255.255.0
 no shutdown
!
interface FastEthernet0/0.30
 encapsulation dot1Q 30
 ip address 172.19.4.1 255.255.255.0
 no shutdown
!
interface FastEthernet0/0.40
 encapsulation dot1Q 40
 ip address 172.19.5.1 255.255.255.0
 no shutdown

进行NAT配置

深圳总公司

1.配置接口 IP 与 NAT 方向

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
int f0/0
ip nat inside
int f0/0.10
ip nat inside
int f0/0.20
ip nat inside
int f0/0.30
ip nat inside
int f0/0.40
ip nat inside
exit


int f0/1
ip nat outside
no shutdown

2.定义 NAT 的私有地址范围（ACL）

对访问武汉分公司内网ip不做nat转化，方便配置vpn

1
2
access-list 100 deny ip 172.19.0.0 0.0.255.255 192.168.8.0 0.0.0.255
access-list 100 permit ip 172.19.0.0 0.0.255.255 any

3.配置 NAT Overload（PAT）供员工访问 Internet

使用动态NAT多对多

1
2
ip nat pool MY_POOL 202.6.28.1 202.6.28.128 netmask 255.255.255.0
ip nat inside source list 100 pool MY_POOL overload

4.Server1 配置静态 NAT，仅开放 Web 服务

Server1 内部 IP 为 172.19.1.228，公网映射地址为 202.6.28.128：

1
2
3
4
5
! 映射 HTTP 端口
ip nat inside source static tcp 172.19.1.228 80 202.6.28.128 80

! 映射 HTTPS 端口
ip nat inside source static tcp 172.19.1.228 443 202.6.28.128 443

5. 配置默认路由指向 ISP 网关

ISP 网关是 202.6.28.254：

1
ip route 0.0.0.0 0.0.0.0 202.6.28.254

武汉分公司

1.配置接口 IP 与 NAT 方向

1
2
3
4
5
int f0/1
ip nat inside

int f0/0
ip nat outside

2.定义 NAT 的私有地址范围（ACL）

1
2
access-list 100 deny ip 192.168.8.0 0.0.0.255 172.19.0.0 0.0.255.255
access-list 100 permit ip 192.168.8.0 0.0.0.255 any

3.配置 NAT Overload（PAT）供员工访问 Internet

1
ip nat inside source list 100 interface f0/0 overload

ACL访问控制

要求：请对公司深圳总部各部门间网络的广播流量进行相互隔离，且网络互通，同时要求技术部、市场部的各台计算机均不能主动访问财务部的服务器与计算机，而技术部和市场部的主机之间可以相互访问，总裁办公室的计算机、财务部的主机均可以访问其他部门的各个主机。

明确目标：

  1. 各部门广播隔离，网络互通
  2. 技术部与市场部主机可互访
  3. 技术部与市场部不能访问财务部
  4. 总裁办和财务部可访问所有部门

配置思路

  • 禁止技术部（VLAN 20）访问财务部（VLAN 40）
  • 禁止市场部（VLAN 30）访问财务部（VLAN 40）
  • 允许其他访问

设置ACL

1
2
3
4
ip access-list extended BLOCK_TECH_MARKET_TO_FINANCE
 deny ip 172.19.3.0 0.0.0.255 172.19.5.0 0.0.0.255
 deny ip 172.19.4.0 0.0.0.255 172.19.5.0 0.0.0.255
 permit ip any any

在接口上应用

1
2
3
4
5
interface FastEthernet0/0.20
 ip access-group BLOCK_TECH_MARKET_TO_FINANCE in
!
interface FastEthernet0/0.30
 ip access-group BLOCK_TECH_MARKET_TO_FINANCE in

路由协议配置

使用rip路由协议确保网络中的各个网段都可以互通

路由器0

1
2
3
4
5
6
7
8
en
conf t

router rip
 version 2
 network 172.19.0.0
 network 202.6.28.0
 no auto-summary

路由器1

1
2
3
4
5
6
7
8
en
conf t

router rip
 version 2
 network 202.6.28.0
 network 202.6.29.0
 no auto-summary

路由器2

1
2
3
4
5
6
7
8
en
conf t

router rip
 version 2
 network 192.168.8.0
 network 202.9.28.0
 no auto-summary

路由器3

1
2
3
4
5
6
7
8
9
en
conf t

router rip
 version 2
 network 200.6.28.0
 network 202.6.29.0
 network 202.9.28.0
 no auto-summary

建立VPN

详细配置命令如下

深圳总公司

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
en
conf t
access-list 101 permit ip 172.19.0.0 0.0.255.255 192.168.8.0 0.0.0.255
crypto isakmp policy 10
 encr 3des
 hash sha
 authentication pre-share
 group 2

crypto isakmp key nakiya address 202.9.28.128

crypto ipsec transform-set ipsec1 esp-3des esp-sha-hmac

crypto map ipsec_policy 10 ipsec-isakmp
 set peer 202.9.28.128
 set transform-set ipsec1
 match address 101

int f0/1
 crypto map ipsec_policy

武汉分公司

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
en
conf t
access-list 101 permit ip 192.168.8.0 0.0.0.255 172.19.0.0 0.0.255.255
crypto isakmp policy 10
 encr 3des
 hash sha
 authentication pre-share
 group 2

crypto isakmp key nakiya address 202.6.28.1

crypto ipsec transform-set ipsec1 esp-3des esp-sha-hmac

crypto map ipsec_policy 10 ipsec-isakmp
 set peer 202.6.28.1
 set transform-set ipsec1
 match address 101

int f0/0
 crypto map ipsec_policy
